几款立插贴片type-c6p/16p母座头usb连接器规格尺寸

发布者:admin  发布时间:2021-07-09 21:35:39

款式一、usb type-c6pin立插板H高度=10.0mm/10.5mm/11.5mm/13.7mm/15.0mm五规格尺寸,简易快充电不带数据传输/外壳四个脚:SUS201长度1.9mm/电源引脚端子:C2680长度1.5mm穿pcb板焊接,lcp料黑色耐高温塑胶,产品应用范围汽车用品、数码、电脑、家用电器、电子元器件、电工电气、照明工业、安全、五金、机械及行业设备等等。

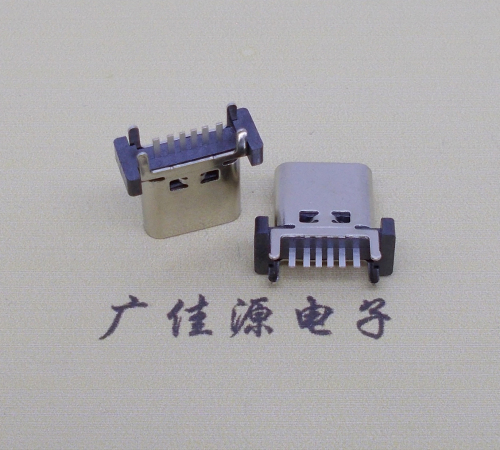

立插type-c6p母座
四脚立插板type-c6p母座材质如下:
特性:Specifications
电器Electrical:
      接触阻抗:初始最大不超过40mΩMax,测试后变化值不超过10mΩMax
      耐电压:AC200V 60S/MIN,0.5mA Max:DC500V,60S/MIN,100ΩMax
      绝缘阻抗:100M ohms MIN
      额定电流:2A MAX
      额定电压:10V MAX
材料:Matorial:
      Molding:LCP料黑色耐高温塑胶
      端子:C2680 T=0.20mm
      外壳:SUS201 T=0.30mm
电镀规格:
    端子:半金锡,接触点镀金1u",焊线处镀雾锡40-80u".
    外壳:镀镍80u"
环保要求:ROHS,REACH标准。

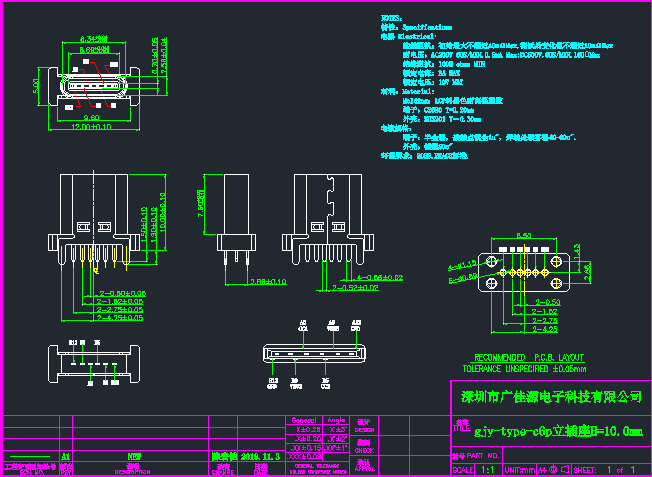

立插type-c6p母座CAD图
款式二、usb type-c16pin立式插板H高度=8.8mm/9.3mm/10.0mm/10.5mm肆规格尺寸,大电流5a快充电带数据传输功能等等/外壳四个脚:SUS301长度2.0mm/电源引脚端子:高导铜长度1.6mm穿pcb板焊接,type-c立插 DIP 16PIN Molding A C7025 LCP黑色,type c立插 16PIN 卡勾 SUS301 T=0.15mm,产品广泛应用于移动电源、家用电器、医疗器械、办公设备、投影仪、仪表仪器、电动工具、包装机械、汽车电子等各种不同领域。

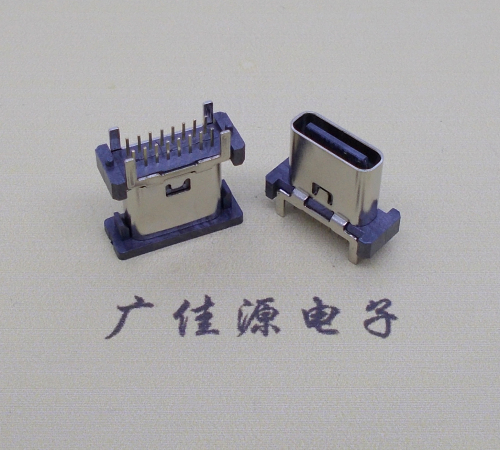

立插type-c16p母座
四脚立插板type-c16p母座材质如下:
特性:
一.电气性能:ElCTRICAL
  1.额定电流:5.0A
  2.接触阻抗:40 MILLIOHMS MAX
  3.耐电压:100V AC / 1 mA MAX
  4.绝缘阻抗:150V DC/100 MEGA OHMS MIN
二.机械性能:
 1.插入力:5~20N  2.拨出力:8~20N
 3.使用寿命:10000次、拔出力 5N MIN
三.材料:MATERIAL
四.电镀:FINISH
  1.端子:接触点镀金1U"MIN
         PIN脚焊接区域镀锡80U"MIN
  2.外壳:镀镍80U"MIN(盐雾48H)
五.电镀品需做粘锡测试:粘锡面积达到95%以上。
六.SMT回流焊(峰值260°C±5°C)不能起泡、熔
 胶、变色不良(变形在公差范围以内)
七.工作温度:-55°C~+85°C
八.盐雾测试:通过48H在浓度为5±1%盐水的盐雾测试无生锈现象
立插type-c16p母座CAD图
款式三、usb type-c16pin立式贴板H高度=6.5mm/8.8mm/9.3mm/10.0mm/10.5mm五规格尺寸,大电流5a快充电带数据传输功能等等/外壳四个脚:SUS301长度2.0mm/电源引脚端子:高导铜贴片pcb板焊接,带两个定位柱,type-c立插 SMT 16PIN Molding A C7025 LCP耐高温黑色,type c立插 16PIN 卡勾 SUS301 T=0.15mm,产品广泛应用于数码相机、小米充电宝、小型充电器、通讯器材、智能机、PC/平板、电视、可穿戴、车载、人工智能、机器视觉、机器人、无人机、高精尖武器、移动互联、家居,等数据传输线接口等设备。
立贴type-c16p母座
四脚立式贴板type-c16p母座材质如下:
特性:
一.电气性能:ElCTRICAL
  1.额定电流:5.0A
  2.接触阻抗:40 MILLIOHMS MAX
  3.耐电压:100V AC / 1 mA MAX
  4.绝缘阻抗:150V DC/100 MEGA OHMS MIN
二.机械性能:
 1.插入力:5~20N  2.拨出力:8~20N
 3.使用寿命:10000次、拔出力 5N MIN
三.材料:MATERIAL
四.电镀:FINISH
  1.端子:接触点镀金1U"MIN
         PIN脚焊接区域镀锡80U"MIN
  2.外壳:镀镍80U"MIN(盐雾48H)
五.电镀品需做粘锡测试:粘锡面积达到95%以上。
六.SMT回流焊(峰值260°C±5°C)不能起泡、熔
 胶、变色不良(变形在公差范围以内)
七.工作温度:-55°C~+85°C
八.盐雾测试:通过48H在浓度为5±1%盐水的盐雾测试无生锈现象。
立贴type-c16p母座CAD图

深圳市广佳源电子科技有限公司成立于2013年是行业技术领导者,方案设计研发和制造高度精密的连接器和电子元件,这些产品连接日益紧密的世界至关重要,主营产品有:usb type c公母系列、usb 2.0公母系列、usb 3.0公母系列、micro usb公母系列、micro防水、type-c防水母座、轻触开关等高品质连接器母座。打造互联世界工程师们与世界上众多创新公司一道,携手解决艰巨挑战,共同致力于创造一个更智能、安全、绿色且互联的世界。协作解决问题和协作。这就是我们客户的需求,也是我们的奋斗目标。从设计研发过程到早期工程协作再到实际客户支持和准时交付,在所有阶段均与客户密切合作。我们创造卓越的客户体验并取得丰硕的成果。
