深圳USB接口针脚定义详解高清图像说明

发布者：admin  发布时间：2022-10-11 19:53:59

最近一段时间一些新老客户经常在询问USB接口针脚定义问题，现广佳源电子简单上传针脚图文解说，希望能帮助更多企业对于USB见解认识。
一、通常情况下：
红线：电源正极（接线上的标识为：+5V或VCC）；
白线：负电压数据线（标识为：Data-或USB Port -）；
绿线：正电压数据线（标识为：Data+或USB Port +）；
黑线：接地（标识为：GROUND或GND）。
二、USB接口针脚的定义：
下面再来看一USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：
第一类：8pin针型：
该类型的针脚是1999 年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、 Data +、GROUND顺序分别插入余下USB针脚，第二种接线方式是与第一组接线正好相反。
第二类：9pin针型：
该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10pin针型：
采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：

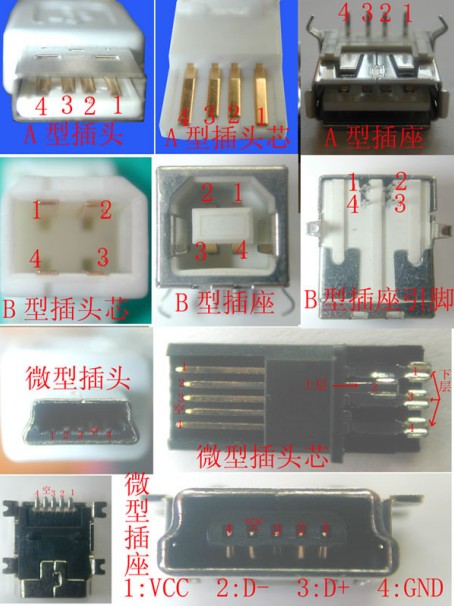

一般来说针脚1 就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两 个USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个USB接口单独使用还是正常的，以下是USB接口针脚定义及高清图像说明：
