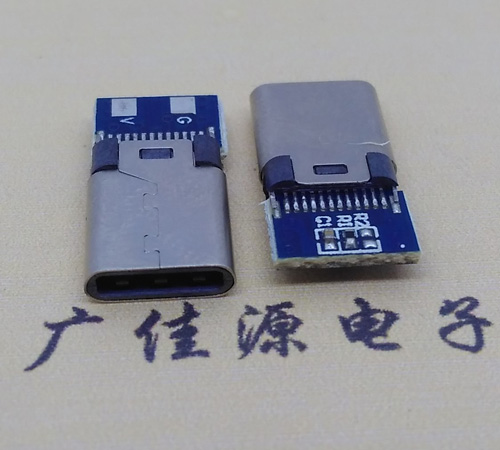

TYPE-C24P插座头 拉伸蓝胶带弹片 单10NF电容10个焊盘 (3.0功能)加S是地线脚，Type-C接口24P是指24引脚，拉伸黑胶带外壳材料工艺，弹片结构涉及机械可靠性，10nF电容是关键的电气特性，10焊盘说明封装形式，3.0功能明确是USB3.0以上规格，最后特别标注的S地线脚需要验证。
考虑到Type-C接口的复杂性，用户可能实际需要的是三方面帮助：第一是验证这个规格描述的准确性，第二是理解各个参数的实际意义，第三是想确认这种接口是否适合他的应用场景。用户没有提供具体应用场景，但额外标注地线脚说明可能在处理接地设计或EMI问题。
这里的关键技术点在于：24引脚符合USB3.1标准配置，10nF电容应该是VBUS滤波电容，S脚作为独立地线引脚的设计在高速接口中很常见。需要提醒用户注意这个电容的耐压值至少要20V，如果是USB-PD应用可能需要更高。
加S是地线脚”这个补充特别重要，说明他可能遇到接地问题。在高速Type-C设计中，通常会有多个地线引脚，S脚可能是专门分配给金属外壳或屏蔽层的接地端。这个设计细节对EMI防护很关键，但容易被忽略。
最后决定在回复中拆解每个参数的技术含义，特别强调S脚的应用场景和电容选型要点。虽然用户没问，但主动补充了封装尺寸参考和设计建议会更实用——毕竟这类接口的焊盘设计错误会导致生产问题。结尾留个询问应用场景的话头，这样能判断是否需要深入讨论高速布线或功率传输的问题。
好的，我们来详细解析一下“TYPE-C24P拉伸黑胶带弹片单10NF电容10个焊盘(3.0功能)加S是地线脚”这个描述：

拆解分析：

TYPE-C24P:

TYPE-C: 指接口类型是 USB Type-C。

24P: 指该 Type-C 连接器（母座）共有 24 个引脚 (Pins)。这是标准的 USB 3.1 Gen 1/Gen 2 (USB 3.0/3.1) Type-C 连接器的引脚数量。它支持 USB 2.0、USB 3.0/3.1 数据传输、VBUS 供电、CC 通信、SBU 辅助信号等。

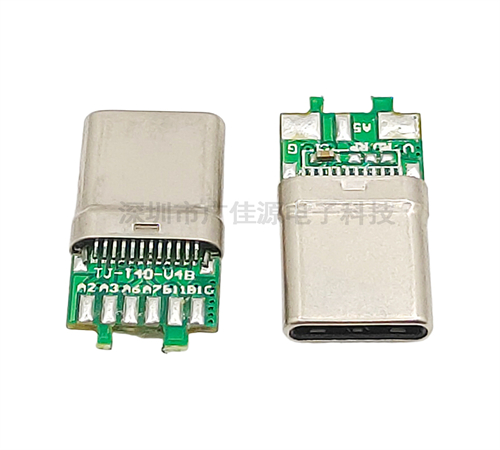

拉伸黑胶带弹片:

拉伸: 通常指连接器外壳的制造工艺，可能是通过拉伸成型（如金属外壳）或指外壳的形状是细长型的（与某些矮胖型外壳对比）。

黑胶带: 这不是指真的“胶带”，而是指连接器 外壳 (Housing) 的材质和颜色。

材质: 通常为耐高温的工程塑料（如 LCP）。

颜色: 黑色。

“胶带”: 可能是描述外壳表面处理或材质的质感，但更准确的理解就是指黑色的塑料外壳。

弹片: 指连接器用于 固定 在 PCB 板上的部分。通常是金属的弹性接触片（SMT 贴片式）或者塑胶卡扣（有些设计）。它们的作用是焊接或卡在 PCB 上，提供机械固定和可能的额外接地路径。这里的“弹片”主要指的是机械固定脚。

单10NF电容:

单: 表示 只有一个 这样的电容。

10NF: 指这个电容的容值为 10 纳法 (nF)，即 0.01 微法 (uF)。10nF = 0.01uF。

电容: 这个电容 集成在连接器内部。在 Type-C 连接器中，这种电容通常焊接在连接器内部的 PCB 小板上（或者直接设计在连接器结构里）。

作用: 这个 10nF 电容几乎总是连接在 VBUS 引脚 (电源引脚) 和 GND (地) 之间。它的主要作用是：

电源滤波/去耦 (Decoupling): 滤除 VBUS 电源线上的高频噪声，为连接的设备提供更干净的电源，提高信号完整性和系统稳定性。

ESD 保护 (辅助作用): 虽然主要 ESD 保护靠专门的 TVS 二极管阵列，但电容也能吸收部分瞬间能量。

10个焊盘:

指该 Type-C 连接器在 PCB 上设计有 10 个用于焊接或接触的焊盘 (Pads)。


24 个信号引脚 中的一部分（通常是 USB 2.0 D+/D-， VBUS, GND, CC 等基本引脚）。

机械固定脚 (弹片) 对应的焊盘（通常是 2 个或 4 个）。

额外的金属屏蔽外壳接地脚（如果有，通常是 2 个）。

为什么不是 24 个焊盘？ 标准 24Pin Type-C 连接器通常不需要把所有 24 个信号引脚都引出焊盘。很多设计会根据实际需求（特别是如果不使用 USB 3.0/3.1 的高速数据线 TX/RX）只引出必要的引脚。10 个焊盘是一个常见的简化设计配置，通常包含：

2x USB 2.0 (D+, D-)

2x VBUS (电源)

2x GND (信号地)

2x CC (Configuration Channel)

2x 机械固定/屏蔽接地脚 (这通常就是描述中的“弹片”对应的焊盘)

注意：具体哪 10 个引脚焊盘，需要查看该连接器的详细规格书 (Datasheet) 才能完全确定。

(3.0功能):

明确说明此连接器 支持 USB 3.0 (即 USB 3.1 Gen 1， 5Gbps) 功能。

关键点： 虽然焊盘只有 10 个，但“3.0 功能”的描述 暗示这个连接器内部结构是支持 USB 3.0 的 24Pin 标准。那些没有引出焊盘的引脚（主要是高速差分对 TX/RX）在连接器内部是存在的，只是在此型号设计中被选择性地不连接到 PCB 焊盘（可能是为了简化设计、降低成本或适应特定不需求高速的应用）。连接器本身具备支持高速信号传输的物理结构。

加S是地线脚:

加S: 这个“S” 很可能指的是一个特定的引脚或焊盘的标记/名称。在 PCB 布局或连接器规格书中，引脚通常用字母或数字标记。

是地线脚: 明确说明标记为 “S” 的引脚或焊盘 功能是地线 (GND)。

作用: 这个 “S” 脚很可能就是前面提到的 用于连接金属屏蔽外壳的专用接地脚，或者是一个额外的、强调的接地焊盘（比如对应机械固定弹片中的一个）。它的主要作用是：

提供良好的 电磁屏蔽 (EMI Shielding)：将连接器的金属外壳（如果有）或干扰噪声有效地导入 PCB 的地平面。

增强 ESD 保护路径。

提高机械固定强度（如果是带接地功能的固定脚）。

总结这个描述对应的 USB Type-C 母座连接器：

它是一个标准的 24 引脚 (24P) USB Type-C 母座。

具有 黑色塑料外壳，结构可能是拉伸成型的细长型。

带有用于 PCB 固定的金属弹片（机械固定脚）。

内部集成了一个 10nF 的贴片电容，连接在 VBUS 和 GND 之间，用于电源去耦滤波。

其 PCB 封装设计为 10 个焊盘。这 10 个焊盘包含了支持基本功能（包括 USB 2.0, 供电, CC 通信）和固定接地所必需的引脚，省略了 USB 3.0 高速差分对 (TX/RX) 的焊盘。

虽然高速焊盘未引出，但其内部结构支持 USB 3.0 (5Gbps) 功能。这意味着如果你需要 USB 3.0，你需要选择另一个所有 24 个信号引脚都引出焊盘的型号。

在它的 10 个焊盘中，有一个标记为 “S” 的焊盘，其功能是地线 (GND)。这个脚非常重要，用于连接屏蔽层和/或增强接地，必须良好地连接到 PCB 的地平面。

选购和应用注意事项：

确认 Datasheet: 务必找到该连接器的官方规格书 (Datasheet)，确认引脚定义、焊盘尺寸、电容参数、机械尺寸、电气特性等关键信息。

“3.0功能”的含义: 明确你的应用是否需要 USB 3.0 速度。如果需要，这个连接器不能直接使用，因为它没有引出高速差分线的焊盘。你需要一个引出全部或至少 TX/RX 信号焊盘的 24Pin Type-C 连接器。这里的“3.0功能”主要表示连接器物理上兼容 USB 3.0 插头。

“S”脚的重要性: 在 PCB 设计时，必须确保 “S” 脚（以及所有其他 GND 脚）通过低阻抗路径（如多个过孔）连接到完整的地平面。

电容参数: 确认内部 10nF 电容的耐压值（至少需要 20V 或更高，尤其当支持 USB PD 时）。

封装尺寸: “拉伸”可能意味着特定的外形尺寸（高度、长度），需与规格书或 PCB 空间匹配。

这个描述清晰地勾勒出了一个特定配置的简化型 USB Type-C 连接器的关键特性。理解每个部分的含义对于正确选型、设计 PCB 和确保系统正常工作至关重要。
