常用贴片/插件式轻触开关的分类性能测试介绍

发布者:admin  发布时间:2022-10-27 09:46:59

1.密封型直插式轻触开关 专业开关生产厂家,采用密封结构,引脚为直插式,故为密封性直插式轻触开关。防尘、防水能力很强,在空调、洗衣机等家电设备中应用广泛。

2.超长寿命平型轻触开关 专业开关生产经测试,轻触开关寿命高至100万次,执行机构为标准平型,故为超长寿命平型轻触开关。它的触点采用不锈钢镀银材质,降低了接通电阻,大大增强了导通可靠性。适用于产业机械的加工机床操作盘、家电设备中应用。

3.短行程贴片式轻触开关 深圳专业开关厂家介绍,执行机构的行程仅为.15 +/- .05mm,引脚为贴片式,故为短行程贴片式轻触开关。它的短行程也决定了它的高使用寿命20万次。广泛应用于车载设备中,如汽车防盗遥控器等等。

4.横向操作型直插式轻触开关 专业开关生产厂介绍,执行机构在侧面,且引脚为直插式,故为横向操作型直插式轻触开关。四个引脚,其中两个起固定及接地作用,另外两个为触点通断端子。它广泛应用于通信设备中。

5.等边标准型轻触开关 表面形状为正方形,且执行机构在顶表面的标准型,故为等边标准型轻触开关。这样的轻触开关有很多种,如:6.0*6.0、12.0*12.0、6.2*6.2、4*4、5.2*5.2、7.2*7.2等等,此外,它们有贴片式(SMD)与直插式(DIP)两种。适用于多种操作面板,应用范围广泛。

6.超薄型贴片式轻触开关 专业开关生产商告诉您,它的引脚为贴片式,且高度仅为0.8mm,故为超薄型贴片式轻触开关。它的超薄特性,决定了它适于高密度安装。

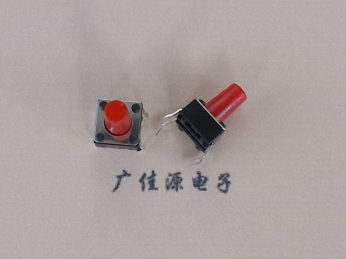

                      插件式6乘6乘9MM

                                            插件式6乘6乘9MM

贴片/插件轻触开关的几项主要性能测试说明:

一、耐焊性试验:
1、可焊性试验:
方式:将焊接脚泡入锡池约2mm深,测试温度约为230±5℃,保持时间为3±0.5秒。
结果:所泡焊脚部分80%以上将被锡覆盖。
2、耐焊性试验:
方式:焊炉焊锡的温度控制在260±5℃,过炉焊接的保持在时间5±1秒于(基板)手焊接的时候温度控制在250±30℃,时间为3±0.5秒但不能对焊接脚施加异常压力。
 结果:贴片轻触开关无变形,能满足于电器性能。施加异常压力此项结果作废。

二、耐冷试验:
方式:在零下20±3℃温度环境中放置4天时间,再放在正常环境中,30分钟后进行测试。
结果:接触电阻、绝缘电阻均处在标准范围内,且无任何迹象显示开关性能损坏。

三、耐高温试验:
方式:温度在280±30℃的环境下,产品存放2—3分钟取出,待散热后测试其手感、电阻。
结果:电阻、克力回弹、外形等;均无任何损坏迹象显示。贴片轻触开关使用性能依旧无损如初

四、耐湿试验:
方式:在40±2℃ 90—95%RH环境中放4天时间,再放置在正常环境中,30分钟后进行测试。
结果:接触电阻、绝缘电阻均在标准范围内,且无任何迹象显示开关性能损坏。

五、温度交变试验
在不同温度环境中,循环五次后再置于正常环境中30分钟后进行测试;

                     贴片式5.2乘5.2乘5MM

                                     贴片式5.2乘5.2乘5MM

本文由广佳源轻触开关厂家整理首发,转载请注明本文地址:http://www.gjydz.com/html/article_177.html
