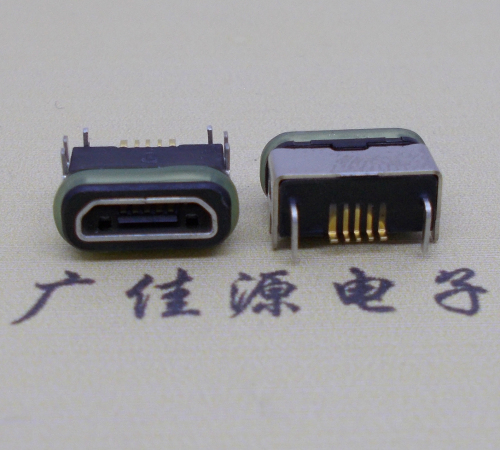

micro usb防水接口卧式插板说明如下:
1.Material:
1.1 Housing: High temperature thermoplastic
1.2 Contact: copper alloy,t=0.20mm
1.3 Shell: SUS304,t=0.30mm
1.4 cover: High temperature thermoplastic
1.5 out Shell: SUS304 T=0.25
1.6 Ring: SILICON
1.7 Epoxy: Epoxy
2.Specification:
2.1 Current rating:1,5PIN 2.0A Max/2,3,4PIN 1A Max.
2.2 Dielectric withstanding
voltage: 100 V(ac) for 1 min.
2.3 Contact resistance: 30 mΩ Max.
2.4 Insulation resistance: 100 MΩ Min.
2.5 Total mating force: 3.57 Kgf Max.
2.6 Total unmating force: 1.0 Kgf Min.
2.7 Temperature range: -30°C~80°C
2.8 Waterproof: IPX68.
micro usb防水连接器母座，包括绝缘外壳、PCB板和电连接于PCB板的多个接线端子，绝缘外壳内部具有一端封闭的空腔，PCB板固定于空腔内，接线端子的一端位于空腔内，接线端子的引出端位于空腔外部，空腔的开口一端设有凸出于绝缘外壳且与其固接的凸台，凸台是由软性材料制成的凸台,能够有效的解决micro usb使用时进水的问题。
micro usb防水接口卧式插板连接器在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。micro usb防水接口卧式插板连接器,在包装规格方面,默认采用载带包装入库,产品下线前,默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说建议客户将形变压缩量控制在45%左右,当然这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。
深圳市广佳源电子科技有限公司目前引进一批优秀的高级人员正在设计,研发各种micro usb防水系列, 为进一步提高产品质量，拓展企业发展方向，我们通过了严格的ISO9001国际质量体系认证、 QC的全检 产品通过ROHS认证 .我们通过不懈的努力，使我们的产品性能质量达到更高的水平，我们始终认为只有“锐意进取、精益求精”的奋斗精神，才能更好的紧随时代发展。同时我们相信，卓越的产品质量和良好的客户服务是对广大客户最好的回报！“以人为本、开拓创新、制造精品、诚信经营”，始终是“广佳源”遵循的宗旨。团队的稳定和高素质的管理人才为“广佳源”的发展打下坚实的基础。改变市场规则，打破市场格局；创建“技术领先、品质一流、管理卓越的“广佳源”电子生产基地。 “广佳源”秉承、质量第一、用户至上的理念，以精诚合作、执着开拓，双赢互利、和谐发展的精神竭诚与客户进行多元化合作，共筑“广佳源”明天辉煌。
