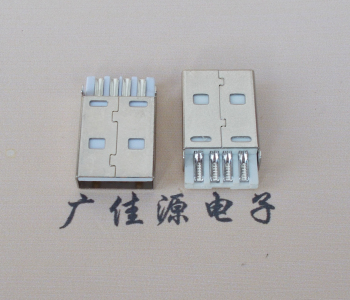

USB 2.0A公 4芯焊线式 总长L=20.5mm 白色胶芯的产品，USB 2.0A 公焊线式公头：白色胶芯，为常规款使用差分信号来传输数据，USB2.0焊线式公头 4p端子白色胶芯 总长L=20.5mm一体式,最高速度可达 480Mb/S支持总线供电和自供电两种供电模式。在总线供电模式下，设备最多可以获得 500mA 的电流，被设计成为向下兼容的模式，当有全速（USB1.1）或者低速（USB1.0）设备连接到高速（USB2.0）主机时，主机可以通过分离传输来支持它们。同时，一条 USB 总线上，可达到的最高传输速度等级由该总线上最慢的设备决定，该设备包括主机、HUB 以及 USB 功能设备，焊接导线
确定公头引脚：明确USB 2.0A公头的4个引脚，一般从左到右依次对应电源正极、数据负极、数据正极、电源负极（面对公头插入端，引脚朝上）。
焊接电源正极：将红色导线与公头对应的电源正极引脚对齐，用电烙铁蘸取适量焊锡，将导线与引脚焊接在一起，确保连接牢固且无虚焊。
焊接电源负极：把黑色导线与公头的电源负极引脚焊接，方法同电源正极焊接。
焊接数据负极和正极：分别将白色和绿色导线对应焊接到公头的数据负极和正极引脚。由于数据传输对焊接质量要求较高，要确保焊点光滑、无短路。
检查与测试
焊接完成后，用尖嘴钳整理焊点，去除多余的焊锡和毛刺。
使用万用表检查各焊点之间是否存在短路情况。
将焊接好的USB公头插入合适的设备（如电脑），测试能否正常识别和传输数据。如果设备无法识别，可能存在焊接问题，需重新检查和焊接。
|
